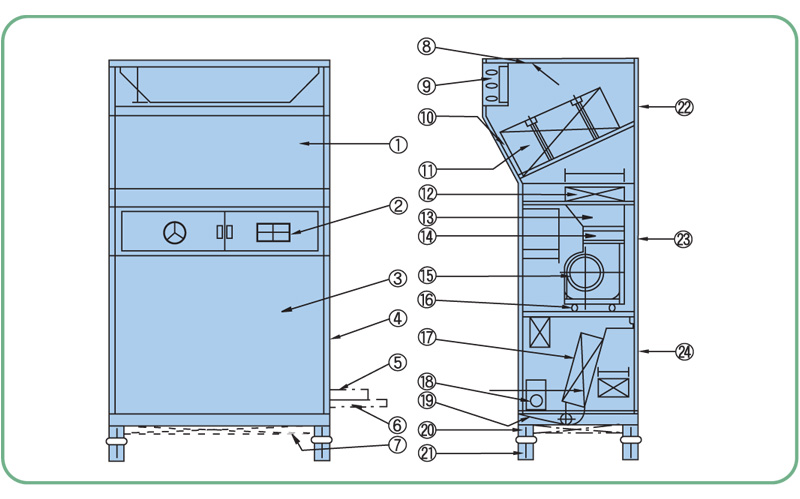

▶ 구조(STRUCTURE)
| No |
PARTICULARS |
MAT’ S |
Q.TY |
DESCRIPTION |
|---|
| 1 |
FRONT(UPPER) PANEL |
SBC |
1 |
1.6t |
|---|
| 2 |
CONTROL BOX |
|
1 |
1.2t |
|---|
| 3 |
FRONT(BOTTOM) PANEL |
|
1 |
1.2t |
|---|
| 4 |
SIDE PANEL |
|
2 |
1.2t |
|---|
| 5 |
FRESH AIR DUCT |
|
1 |
1.2t |
|---|
| 6 |
PIPE CONNECTION |
|
|
1.2t |
|---|
| 7 |
PRE-FILTER |
|
1 |
|
|---|
| 8 |
TOP PANEL |
SBC |
1 |
1.6t |
|---|
| 9 |
GRILLE |
AL |
1 |
|
|---|
| 10 |
FILTER BRACKET |
SBC |
2 |
3.2t |
|---|
| 11 |
HEPA FILTER |
SUS |
1 |
292t×915×762 |
|---|
| 12 |
HEATER |
SBC |
1 |
|
|---|
| 13 |
HOPPER |
SBC |
1 |
1.2t |
|---|
| 14 |
NEOPRENE PACKING |
|
|
40t×300W |
|---|
| 15 |
FAN & MOTOR |
|
1 |
|
|---|
| 16 |
RUBBER ISOLATOR |
|
4 |
YA-2035 |
|---|
| 17 |
COOLING COIL |
ALCU |
1 |
|
|---|
| 18 |
HUMIDIFIER |
SUS |
1 |
1.2t |
|---|
| 19 |
DRAIN-PAN |
|
1 |
1.2t |
|---|
| 20 |
PRE-FILTER CASE |
SBC |
1 |
3.2t |
|---|
| 21 |
LEG |
|
4 |
∅25 |
|---|
| 22 |
BACK(TOP) PANEL |
|
1 |
1.2t |
|---|
| 23 |
BACK(UPPER) |
|
1 |
1.2t |
|---|
| 24 |
PANEL |
|
1 |
1.2t |
|---|

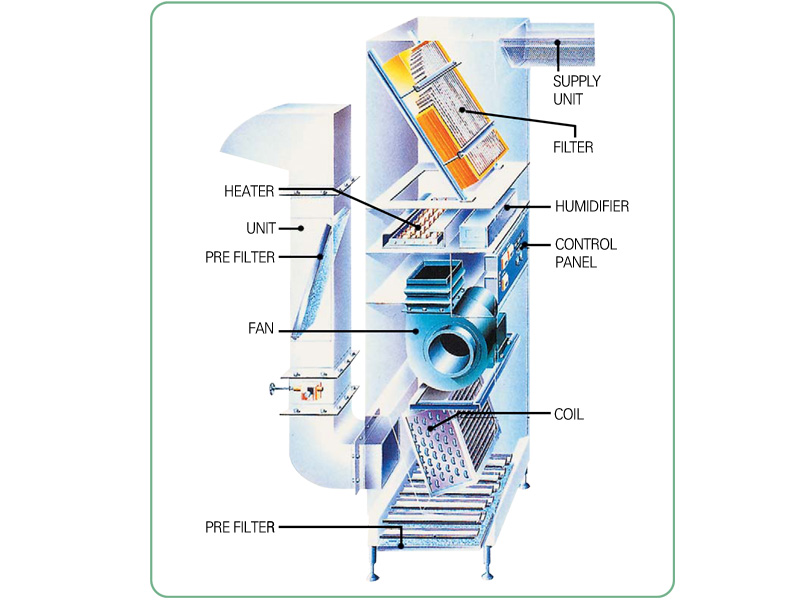

▶ FEATURE
- CLEAN ROOM내에서 온∙습도를 자동으로 조정할 수 있습니다.
- ACU CLEAN ROOM SYSTEM은 GRATING 바닥을 사용하지 않고 CLASS 1,000을 보증할 수 있습니다.
- ACU는 실내의 천정부에 설치된 LINE TYPE의 SUPPLY DUCT에 의해서 층류에 가까운 극히 안정된 흐름이 유지됩니다.
▶ SEPCIFICTION
| MODEL. NO |
GACU-30 |
GACU-50 |
GACU-75 |
|---|
| AIR VOLUME |
CMM |
30 |
50 |
75 |
|---|
| FAN SIZE |
#×EA |
1½(S.S)×2 |
1½(S.S)×2 |
1½(D.S)×2 |
|---|
| FAN MOTOR |
KW |
0.75 |
1.5 |
2.2 |
|---|
| COOLING CAP |
㎉/h |
8,400 |
14,300 |
21,500 |
|---|
| HEATING CAP |
㎉/h |
6,400 |
10,750 |
15,480 |
|---|
| ELEC. HEATER |
KW×STEP |
1.85×4 |
3.2×4 |
4.5×4 |
|---|
| HUMIDIFIER CAP |
㎏/h |
2.4 |
3.6 |
4.8 |
|---|
| PAN TYPE |
KW |
2 |
3 |
4 |
|---|
| HEPA FILTER EFF |
% |
D.O.P 99.97% 0.3㎛ |
|---|
| PRE FILTER EFF |
% |
50t N.B.S 85% |
|---|
| CONTROL |
|
HUMIDISTAT, HEATING, COOLING, SOLENOID VALVE, EXPANSION VALVE |
|---|
| MAIN N.F.B |
A |
50A |
75A |
125A |
|---|
| FULL LOAD |
KW |
10.65 |
18.15 |
26.3 |
|---|
| DIMENSION |
㎜ |
1,050×570×2,300 |
1,250×715×2,300 |
1,400×715×2,300 |
|---|
| FULL LOAD |
㏈ |
50~60 |
|---|
| SOUND LEVEL |
|
3∅×220V×60㎐ |
|---|
※ NOTE:냉방시 냉수, 난방시 온수 사용이 가능
※ 규격 및 사양은 제품의 개선을 위하여 예고없이 변경될 수 있습니다.
