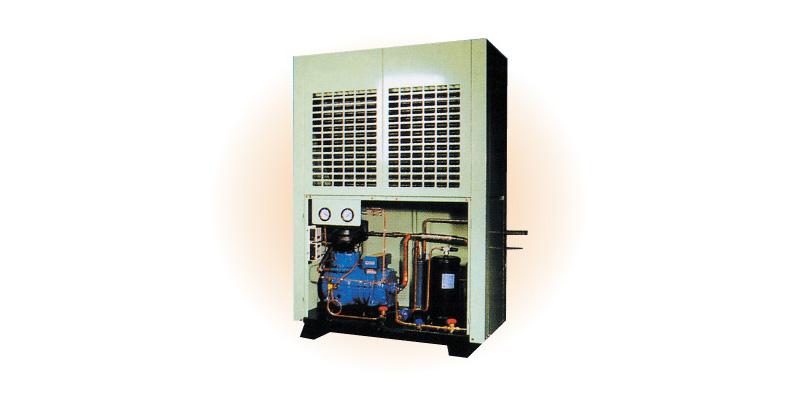

냉동응용기기 공냉식 콘덴싱 유니트 (Air Cooled Condensing Unit)
페이지 정보
작성자 관리자 작성일18-03-28 16:35 조회15,221회 댓글0건관련링크
본문
▶ SEPCIFICTION
| 기종명 (MODEL) | HIC-030 | HIC-050 | HIC-075 | HIC-100 | HIC-150 | ||
|---|---|---|---|---|---|---|---|
| 호칭출력(HP) | 3HP(2.2KW) | 5HP(3.75KW) | 7.5HP(5.5KW) | 10HP(7.5KW) | 15HP(11KW) | ||
| 전원(Supply) | 주전원 | 3HP, 220V/380V, 60Hz | |||||
| 제어전원 | 1HP, 220V, 60Hz | ||||||
| 사용냉매(Refrigerant) | R-22 | ||||||
| 냉동능력 (Kcal/h) ET ℃ |
+5 | 13,120 | 16,780 | 27,690 | 33,630 | 43,810 | |
| 0 | 10,830 | 13,750 | 22,530 | 27,430 | 35,600 | ||
| -5 | 10,040 | 12,650 | 21,050 | 25,470 | 32,650 | ||
| -10 | 8,140 | 10,200 | 17,060 | 20,400 | 26,120 | ||
| -15 | 6,520 | 8,110 | 13,590 | 16,070 | 20,580 | ||
| -20 | 5,120 | 6,330 | 10,600 | 12,420 | 15,930 | ||
| -25 | 3,940 | 4,850 | 8,060 | 9,370 | 12,060 | ||
| 압축기 (Compressor) |
형명(Type) | D 3 15 | F 5 19 | S 7 33 | S 10 39 | S 15 15 | |
| 기동전류(A) | 72/41 | 124.2/72 | 162.2/95.0 | 188/109.5 | 258.2/147.9 | ||
| 운동전류(A) | 21.0/12.5 | 26.5/14.8 | 37.6/21.0 | 45/26.7 | 68/39.9 | ||
| 토출량(CFM) | 18.4 | 22.9 | 39.4 | 45.9 | 60.5 | ||
| 냉동기유 (Oil) |
종류 | SUNISO 3GS, Shell CLAVUS G68 | |||||
| 봉입량 | 1.2 | 2.5 | 3.7 | 3.7 | 3.7 | ||
| 냉각방식 | 냉매냉각 (Refrigerant Cooling) | ||||||
| 크랑크 케이스 히터 | 1PH 220V 70W | ||||||
| 응축기 (Condenser) |
열교환기 형식 | FIN & TUBE | |||||
| 송풍기 (Blower) |
홴경(Fan) | Φ400×2EA | Φ400×2EA | Φ500×2EA | Φ500×2EA | Φ600×2EA | |
| 출력(W) | 100×2EA | 100×2EA | 200×2EA | 200×2EA | 400×2EA | ||
| 풍량(CMM) | 90 | 90 | 190 | 190 | 240 | ||
| 수액기 (Receiver) |
용량(ℓ) | 3.81 | 6.81 | 8.71 | 14.51 | 25.1 | |
| 가용전 | Φ4.5 (73℃) | ||||||
| 응축 압력 제어 | 고압 압력 스위치 (High Pressure Switch) | ||||||
| 보호장치(Protection) | 고저압 압력 스위치 (High, Low Pressure Switch), 압축기 과열방지기(Compressor Anti Overheat) | ||||||
| 기타내장부품 | 필터드라이어(Filter Dryer), 액면계(Sight Glass), 고·저진동 흡수관(Flexible Tube), 액관 수동밸브(Liquid Pipe Valve) 유분리기(Oil Separator), 액분리기(Accumulator), 전자변(별납)(Solenoid Valve(Excluded)), 압력계(고압,저압)(Gauge(High, Low Pressure)) |
||||||
| 접속배관 | 가스입구(inch) | 7/8" | 1-1/8" | 1-3/8" | 1-3/8" | 1-5/8" | |
| 가스출구(inch) | 3/8" | 1/2" | 5/8" | 5/8" | 7/8" | ||

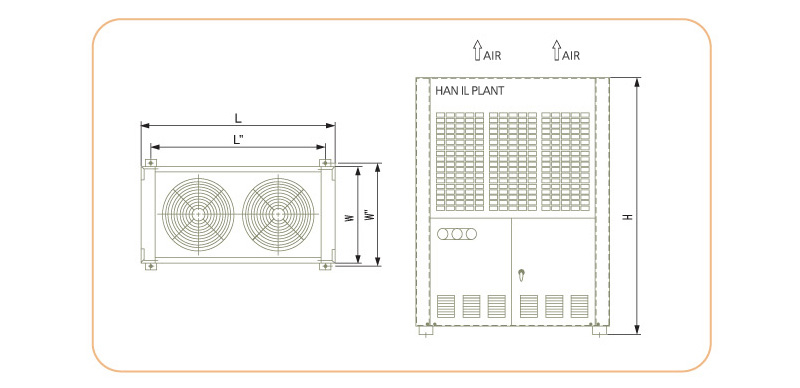

| 외형치수(L×W×H) | 1,180×548×1,677 | 1,180×548×1,677 | 1,236×680×1,749 | 1,236×680×1,749 | 1,646×830×1,889 | ||
| 앵커치수(L'×W') | 930×596 | 930×596 | 996×720 | 996×720 | 1,420×874 | ||
| 중량(Kg) | 240 | 278 | 381 | 408 | 525 | ||
